大跨度立体拱形钢筋桁架楼板拼装

发布时间:2019-04-29

大跨度钢筋桁架楼承板现场拼装与立体拱形钢筋桁架楼板拼装

绑扎:按计算吊点、塔吊与汽吊位置正确绑扎。钢丝绳与钢构件接触的四角用保护角,以防钢结构件对钢丝绳有刻痕,防止出安全事故。就位;按设计位置放于拼装铁凳上。抄平:为防止架子加固支撑点,因钢桁架自重而下沉,根据经验铁凳顶部比设计提高一个高度。

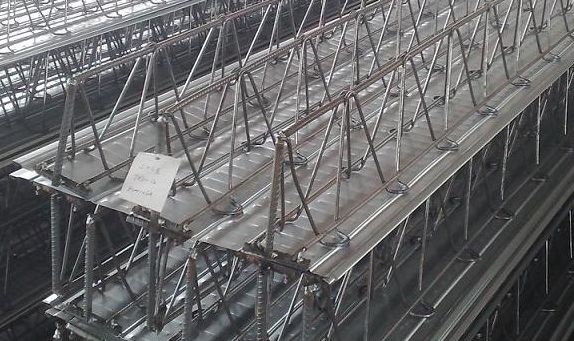

桁架楼承板

校正:用预先设计的混凝土楼承板板上预理吊环,钢桁架上的校正耳板,用钢丝绳加紧绳器拉好钢筋桁架楼承板两侧各两根,中点位置用2kg线锤对准。钢桁架两侧分别用两台经纬仪找好垂直,用禊形垫铁垫好。

加固:除用钢丝绳拉缆风外,并在其钢桁架两端头用人字撑地杆进行加固,即柔性加刚性加固方法。用同样方法和顺序进行拼装,检查组合单元几何尺寸,中点及两端位移,两榀桁架垂偏,中点挠度,有问题及时处理,达到合格。打高强度螺栓和焊接,从中间向两端,从上到下发展,采取先栓后焊办法。质量保证:采取分工序质量跟踪验收制。

北京钢筋桁架楼承板厂家立体桁架,这类结构轻巧美观,受力合理,刚度大,重量轻,杆件单一,制作安装方便的结构体系。近几年来机场航站楼,会展中心等得到广泛应用。

例某机场航站楼中央大厅,立体钢管拱形桁架,如图9-59所示,总长60500m36000m,大安装标高28.70m,钢管材料:244.5×6.3139.7×5、乡114.3×5立体钢管拱桁架属超长轻型构件,根据运输及吊装要求,采取钢结构制造厂内下料,切好对接相贯口,弯好弧度,编号打包,成捆运输,现场拼装。
