桁架楼承板效果图的制作步骤

发布时间:2020-01-15

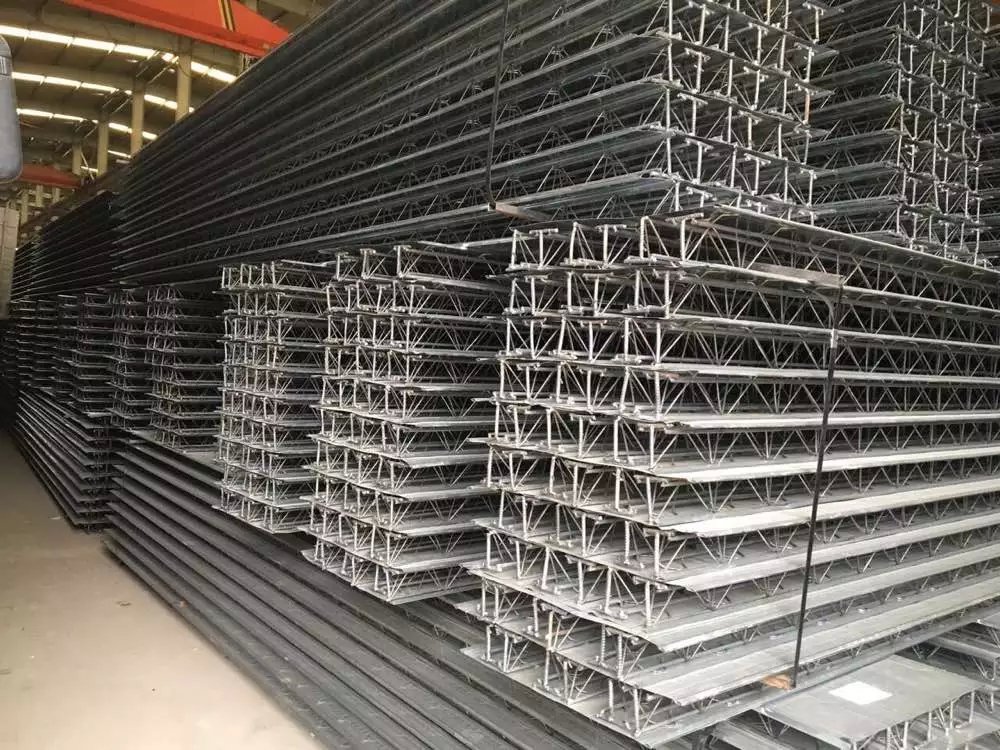

      桁架楼承板
桁架楼层版效果图的制作步骤有:
    一、STS桁架模块能方便建立各种平面三角形、梯形、矩形桁架,弧形桁架建模不方便,不能建立空间桁架模型,在PKPM的平台上,模型编辑不方便;可上部桁架与下部结构整体建模;
    STS桁架模块不能建立空间桁架模型是一个缺憾,可以通过定义单元截面为空间组合截面来模拟,不过有_的误差。
    二、3D3S新版本的桁架模块,可以方便参数化的建立任意形状的平面、空间桁架,程序内置丰富的模型库,多种腹杆形式,自动定义腹杆两端约束条件;由于建立在CAD平台上,3D3S的模型编辑功能非常方便,可用CAD命令对模型进行任意的编辑,可从CAD导入三维模型转化为结构模型;可上部桁架与下部结构整体建模;
    3D3S9.0版本的桁架模块在建模以及编辑是比较完善的,截面定义、分组相当方便。
    三、STCAD是一个多功能结构设计软件,建模上提供丰富的模型参数,可参数化建立各种平面、空间桁架模型;模型编辑功能齐全;可从CAD三维模型DXF文件导入建立模型;可上部桁架与下部结构整体建模。
    STCAD桁架的建模以及模型编辑功能都比较强,但是操作上比较不便,截面定义、分组繁琐。
    四、MST2006的桁架建模_依托网架模型库,在网架模型上进行编辑得到相应的桁架模型。
    MST2006并无专门的桁架模块,模型建立比较麻烦。
